拠点間接続設定


拠点間接続設定画面では、複数の拠点に設置された NetDevancerの相互接続設定に関する設定を行います。
複数のNetDevancerを拠点間接続で相互接続するには、1台のNetDevancerをサーバとして中心に設定し、これらサーバに対してクライアントに設定された複数のNetDevancerを接続する、スター型の接続となります。
拠点間接続設定画面で表示・設定可能な情報は、「拠点間接続モード(システム管理システム設定)」により異なります。

なお、NetDevancer間の接続は、基本的にIP網で通信可能であれば問題ありませんが、通信の安全上VPN網や専用線網などで、インターネットとは切り離したネットワークを用いて相互接続することを強く推奨しています。
MAHO-PBXシリーズをグローバルインターネットに直接接続(グローバルアドレスを本体に割り当て、インターネット全てからアクセス可能にした状態)で使用した場合には、インターネット側からの不正アクセスなどで NetDevancerが乗っ取られる可能性があることをご承知おきください。

登録できる拠点番号の範囲は「PBX/拠点番号(ダイヤルプラン)」の設定で変更することが可能です。
例えば、1桁目を「4」、2桁目を「4」、継続桁を2桁とした場合(デフォルトの設定)は、『4400 』~『4499』番を登録することができます。


サーバ時の拠点間接続設定


接続される全てのクライアントに対する拠点間接続の設定を行います。

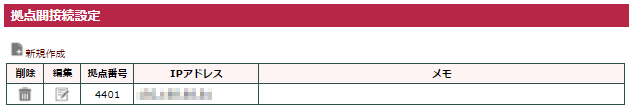

拠点間接続の表示(サーバ)

現在設定されているクライアントの一覧が表示されます。
項目内容
削除  削除アイコンをクリックすることで、拠点間接続設定を削除します。
編集  編集アイコンをクリックすることで、拠点間接続の編集を行います。
拠点番号 拠点間接続に使用する拠点番号を表示します。
IPアドレス 接続されるクライアントのIPアドレスを表示します。
メモ メモの内容を表示します。


目次へ戻る

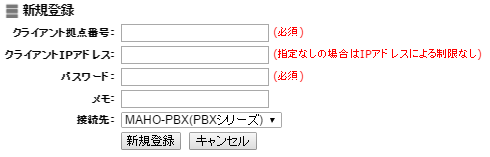

拠点間接続の新規作成(サーバ)

新たに拠点間接続するクライアントを新規登録します。
拠点間接続の表示(サーバ)画面左上の 新規作成をクリックして、拠点間接続の新規作成を行って下さい。
項目内容
クライアント拠点番号 クライアントとの接続に必要な拠点番号を設定してください。
※番号の範囲は「PBX/拠点番号(ダイヤルプラン)」により変更可能です。
 (デフォルト設定時、[4400~4499])
クライアントIPアドレス 接続するクライアントのIPアドレスを設定して下さい。
接続元のIPを限定しない場合は未設定として下さい。
パスワード 拠点間接続時に認証するパスワードを設定して下さい。
サーバ、クライアントで同じパスワードを設定しておく必要があります。
メモ 拠点間接続設定に対するメモを設定して下さい。
接続先 拠点間接続を行うクライアントの種別を選択します。
MAHO-PBX(PBXシリーズ)、MAHO-PBX(VSGシリーズ)の選択が可能です。


目次へ戻る

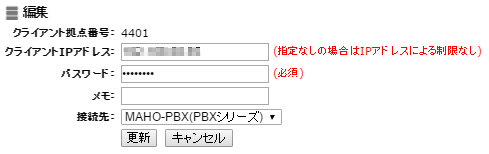

拠点間接続の編集(サーバ)

 編集アイコンをクリックすることで現在設定されているクライアントの拠点間接続設定を変更します。
項目内容
クライアントIPアドレス 接続するクライアントのIPアドレスを設定して下さい。
接続元のIPを限定しない場合は未設定として下さい。
パスワード 拠点間接続時に認証するパスワードを設定して下さい。
サーバ、クライアントで同じパスワードを設定しておく必要があります。
メモ 拠点間接続設定に対するメモを設定して下さい。
接続先 拠点間接続を行うクライアントの種別を選択します。
MAHO-PBX(PBXシリーズ)、MAHO-PBX(VSGシリーズ)の選択が可能です。


目次へ戻る

クライアント時の拠点間接続設定


接続先のサーバに対する拠点間接続の設定を行います。

拠点間接続の表示(クライアント)

接続先サーバに対する拠点間接続の設定が表示されます。
サーバに対する設定は1つしか設定できません。
項目内容
削除  削除アイコンをクリックすることで、拠点間接続設定の削除を行います。
編集  編集アイコンをクリックすることで、拠点間接続の編集を行います。
拠点番号 拠点間接続に使用する拠点番号を表示します。
サーバ 接続先サーバのIPアドレスを表示します。
メモ メモの内容を表示します。


目次へ戻る

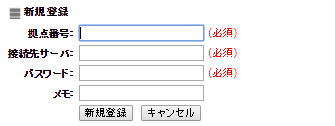

拠点間接続の新規作成(クライアント)

接続先サーバに対する拠点間接続設定を新規に登録します。
サーバに対する設定は1つしかできませんので、すでに設定がある場合には、新規作成はできません。
拠点間接続設定が未登録の時に拠点間接続の表示(クライアント)画面左上に表示される 新規作成をクリックして、拠点間接続の新規作成を行って下さい。

項目内容
拠点番号 サーバとの接続に必要な拠点番号を設定してください。
※番号の範囲は「PBX/拠点番号(ダイヤルプラン)」により変更可能です。
 (デフォルト設定時、[4400~4499])
接続先サーバ 接続するサーバのIPアドレスを設定して下さい。
パスワード 拠点間接続時に認証するパスワードを設定して下さい。
サーバ、クライアントで同じパスワードを設定しておく必要があります。
メモ 拠点間接続設定に対するメモを設定して下さい。


目次へ戻る

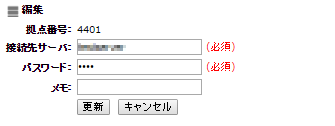

拠点間接続の編集(クライアント)

 編集アイコンをクリックすることで接続先サーバに対する拠点間接続設定を変更します。
項目内容
接続先サーバ 接続するサーバのIPアドレスを設定して下さい。
パスワード 拠点間接続時に認証するパスワードを設定して下さい。
サーバ、クライアントで同じパスワードを設定しておく必要があります。
メモ 拠点間接続設定に対するメモを設定して下さい。


目次へ戻る

設定内容の反映

設定後は画面右上に表示される[設定反映]ボタンを必ずクリックして下さい。
クリックするまでシステムに反映されません。
設定反映が不要な場合はボタンは出ませんのでそのままお使いいただけます。
