回線接続設定を新規に追加します。
いえでん・じむでん、ISDN-GW(iCOM VE-IG1)、ISDN-GW(Mediatrix)、ISDN回線トランク（複数の既存回線から空回線を使用する設定）、FUSION IP-Phone(OpenGate)、OCNドットフォン、SIPダイレクト（MobileGate機能のSIP直接設定）による回線設定が行えます。

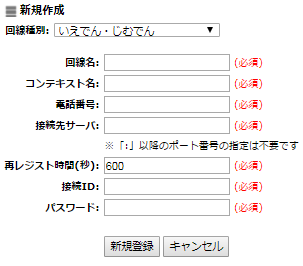

[いえでん・じむでん]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| 電話番号 |
契約時の電話番号を設定して下さい。 |
| 接続先サーバ |
契約情報の接続先サーバを設定して下さい。
※「:」以降のポート番号の指定は不要です |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| 接続ID |
契約情報の接続IDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |

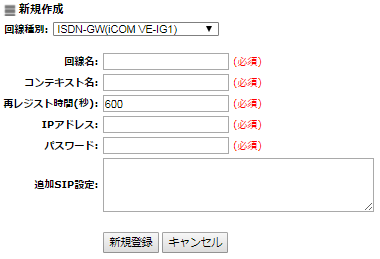

[ISDN-GW(iCOM VE-IG1)]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| IPアドレス |
接続するiCOMのIPアドレスを設定して下さい。 |
| パスワード |
接続するiCOMのパスワードを設定して下さい。 |
| 追加SIP設定 |
MobileGate機能のSIP定義で使用するSIP設定を設定します。 |

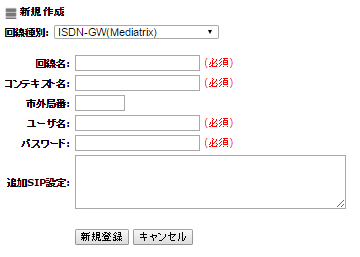

[ISDN-GW(Mediatrix)]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| 市外局番 |
収容する回線の市外局番を設定して下さい。 |
| ユーザ名 |
接続するMediatrixのユーザ名を設定して下さい。 |
| パスワード |
接続するMediatrixのパスワードを設定して下さい。 |
| 追加SIP設定 |
MobileGate機能のSIP定義で使用するSIP設定を設定します。 |

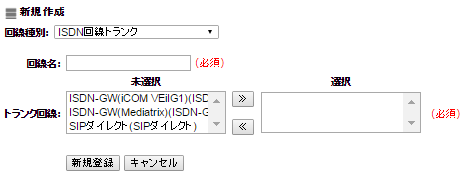

[ISDN回線トランク]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| トランク回線 |
未選択項目からトランクする回線を選択項目へ設定してて下さい。
空いている回線が使用されます。 |
[FUSION IP-Phone(OpenGate)]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| SIPドメイン |
契約情報のSIPドメインを設定して下さい。 |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| アカウントID |
契約情報のアカウントIDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |
[OCNドットフォン]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| 電話番号 |
契約時の電話番号を設定して下さい。 |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| ユーザID |
契約情報のユーザIDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |
| SIPサーバ |
契約情報のSIPサーバーを設定して下さい。 |
| SIPドメイン |
契約情報のSIPドメインを設定して下さい。 |

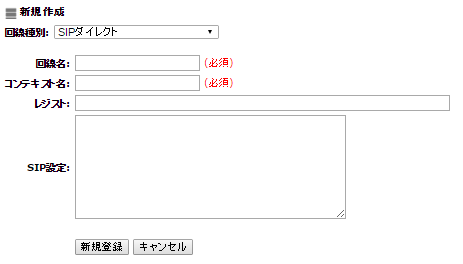

[SIPダイレクト]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| レジスト |
MobileGate機能のSIP定義で使用するレジスト文を設定します。 |
| SIP設定 |
MobileGate機能のSIP定義で使用するSIP設定を設定します。 |
回線接続設定を編集します。
ひかり電話（ルータタイプ、オフィスタイプネクスト）、いえでん・じむでん、ISDN-GW(iCOM VE-IG1)、ISDN-GW(Mediatrix)、
ISDN回線トランク（複数の既存回線から空回線を使用する設定）、FUSION IP-Phone(OpenGate)、OCNドットフォン、SIPダイレクト（MobileGate機能のSIP直接設定）による回線設定が行えます。
※@Homeでは「ひかり電話（オフィスタイプネクスト）」の回線は利用できません。

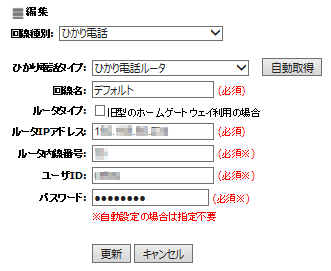

[ひかり電話（ルータタイプ）]
NTT東日本、NTT西日本が提供する「ひかり電話」と相互接続が可能です。
現在NetDevancerとの接続が確認されているひかり電話ルータは以下の機種です。
| 項目 | 内容 |
|---|
| ひかり電話タイプ |
ひかり電話ルータが選択状態です。
変更する場合は、ひかり電話タイプ（利用しない／ひかり電話ルータ／ひかり電話オフィスタイプ(ネクスト)）を選択して下さい。 |
| 回線名 |
任意の回線名を設定して下さい。 |
| ルータタイプ |
ルータの型番が末尾NEの場合のみチェックをして下さい。 |
| ルータIPアドレス |
ルータのIPアドレスを設定して下さい。 |
| ルータ内線番号 |
ルータ内で使用されていない内線番号を設定して下さい。 |
| ユーザID |
契約情報のユーザIDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |

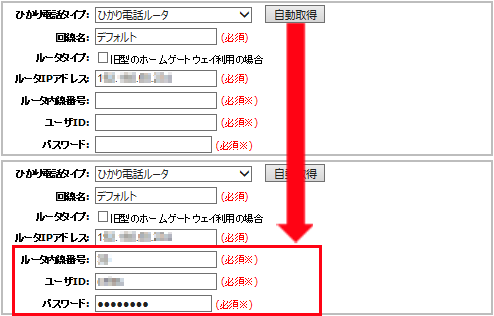

ひかり電話ルータの自動設定
ルータのIPアドレスを入力して「自動取得」ボタンをクリックすると、ひかり電話ルータより、ルータ内線番号、ユーザID、パスワードの設定情報を自動取得することができます。

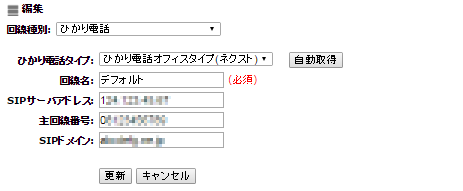

| 項目 | 内容 |
|---|
| ひかり電話タイプ |
ひかり電話オフィスタイプ(ネクスト)が選択状態です。
変更する場合は、ひかり電話タイプ（利用しない／ひかり電話ルータ／ひかり電話オフィスタイプ(ネクスト)）を選択して下さい。 |
| 回線名 |
任意の回線名を設定して下さい。 |
| SIPサーバアドレス |
自動取得したSIPサーバのアドレスが表示されます。 |
| 主回線番号 |
自動取得した契約情報の主回線番号が表示されます。 |
| SIPドメイン名 |
自動取得した契約情報のSIPドメイン名が表示されます。 |

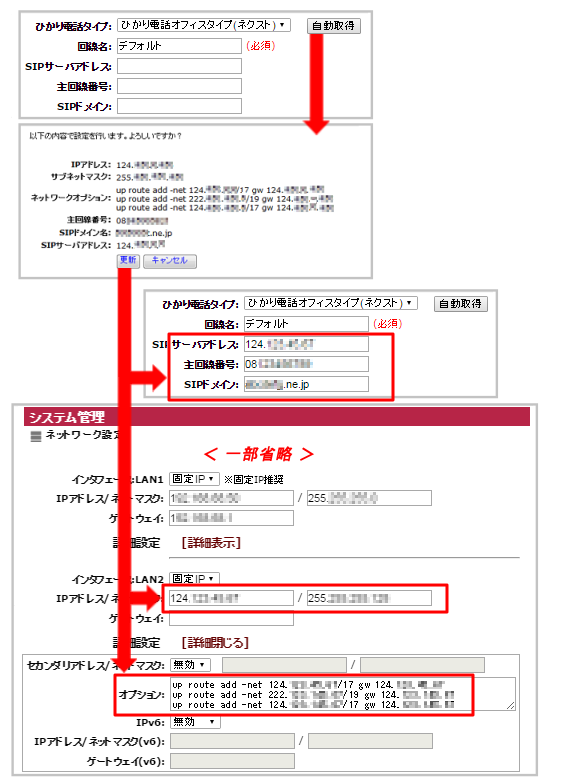

ひかり電話オフィスタイプ(ネクスト)の自動設定
「自動取得」ボタンをクリックすると、ひかり電話網より、SIPサーバアドレス、主回線番号、SIPドメイン名および、
インタフェース：LAN2のIPアドレス、サブネットマスク、ネットワークオプションの設定情報を自動取得します。
自動取得した内容を確認後、「更新」ボタンをクリックすることで、設定内容の反映を行います。
下記図の通り、
ネットワーク設定のインタフェース：LAN2情報についても、設定内容の反映を行います。
設定反映とNetDevancerの再起動は不要となります。
（設定が反映されない場合は、NetDevancerの再起動を行ってください）
但し、以下の場合は自動設定を行うことが出来ません。
- ネットワーク設定のインタフェース：LAN2が無効である
- ネットワーク設定のインタフェース：LAN1がDHCPである

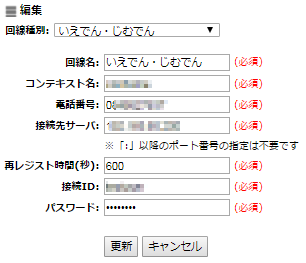

| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| 電話番号 |
契約時の電話番号を設定して下さい。 |
| 接続先サーバ |
契約情報の接続先サーバを設定して下さい。
※「:」以降のポート番号の指定は不要です |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| 接続ID |
契約情報の接続IDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |

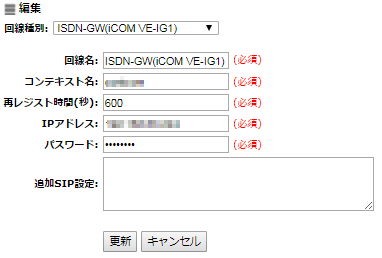

[ISDN-GW(iCOM VE-IG1)]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| IPアドレス |
接続するiCOMのIPアドレスを設定して下さい。 |
| パスワード |
接続するiCOMのパスワードを設定して下さい。 |
| 追加SIP設定 |
MobileGate機能のSIP定義で使用するSIP設定を設定します。 |

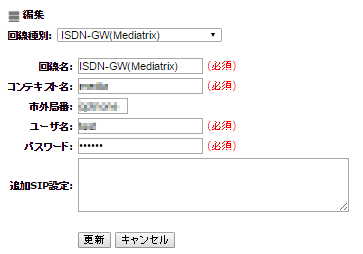

[ISDN-GW(Mediatrix)]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| 市外局番 |
収容する回線の市外局番を設定して下さい。 |
| ユーザ名 |
接続するMediatrixのユーザ名を設定して下さい。 |
| パスワード |
接続するMediatrixのパスワードを設定して下さい。 |
| 追加SIP設定 |
MobileGate機能のSIP定義で使用するSIP設定を設定します。 |

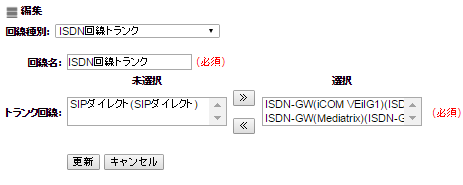

[ISDN回線トランク]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| トランク回線 |
未選択項目からトランクする回線を選択項目へ設定してて下さい。
空いている回線が使用されます。 |
[FUSION IP-Phone(OpenGate)]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| SIPドメイン |
契約情報のSIPドメインを設定して下さい。 |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| アカウントID |
契約情報のアカウントIDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |
[OCNドットフォン]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| 電話番号 |
契約時の電話番号を設定して下さい。 |
| 再レジスト時間(秒) |
再登録を行うまでの時間を設定して下さい。
デフォルトで600秒が設定されています。
|
| ユーザID |
契約情報のユーザIDを設定して下さい。 |
| パスワード |
契約情報のパスワードを設定して下さい。 |
| SIPサーバ |
契約情報のSIPサーバーを設定して下さい。 |
| SIPドメイン |
契約情報のSIPドメインを設定して下さい。 |

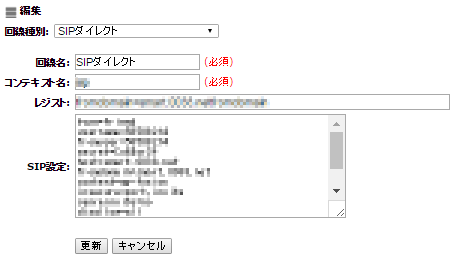

[SIPダイレクト]
| 項目 | 内容 |
|---|
| 回線名 |
任意の回線名を設定して下さい。 |
| コンテキスト名 |
MobileGate機能のSIP定義で使用するコンテキスト名を設定します。 |
| レジスト |
MobileGate機能のSIP定義で使用するレジスト文を設定します。 |
| SIP設定 |
MobileGate機能のSIP定義で使用するSIP設定を設定します。 |
回線状態画面で
回線登録状況を確認して下さい。
「Registered」と表示されていれば正しく接続されています。
設定後は画面右上に表示される［設定反映］ボタンを必ずクリックして下さい。クリックするまでシステムに反映されません。
設定反映が不要な場合はボタンは出ませんのでそのままお使いいただけます。
