NetDevancer マニュアル  >  回線接続設定




回線接続設定


NetDevancerで収容する回線に関する設定を行います。
回線のタイプ(ひかり電話、MAHO-PBX(VSGシリーズ)、いえでん・じむでん、ISDN-GW(iCOM VE-IG1)、ISDN-GW(Mediatrix)、ISDN回線トランク、
FUSION IP-Phone(OpenGate)、OCNドットフォン、SIPダイレクト)を選択して、収容回線のタイプ毎の設定を行います。

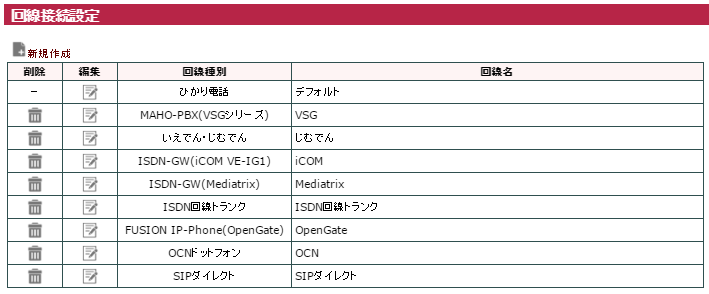

回線接続設定の表示


回線接続設定の一覧を表示します。 デフォルトでひかり電話が登録されています。(ひかり電話については削除できません。)

項目内容
削除 削除アイコンをクリックすることで、設定されている回線接続設定の削除を行います。
ひかり電話の項目についてはデフォルト項目となり、削除は行えません。
編集 編集アイコンをクリックすることで、回線接続設定の編集を行います。
回線種別 回線種別(ひかり電話、MAHO-PBX(VSGシリーズ)、いえでん・じむでん、ISDN-GW(iCOM VE-IG1)、ISDN-GW(Mediatrix)、
ISDN回線トランク、FUSION IP-Phone(OpenGate)、OCNドットフォン、SIPダイレクト)を表示します。
回線名 回線名の詳細を表示します。


目次へ戻る

回線接続設定の新規作成


回線接続設定を新規に追加します。
MAHO-PBX(VSGシリーズ)、いえでん・じむでん、ISDN-GW(iCOM VE-IG1)、ISDN-GW(Mediatrix)、ISDN回線トランク(複数の既存回線から空回線を使用する設定)、FUSION IP-Phone(OpenGate)、OCNドットフォン、SIPダイレクト(PBX機能のSIP直接設定)による回線設定が行えます。

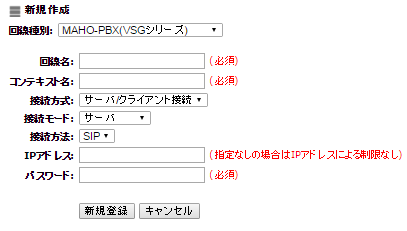

[MAHO-PBX(VSGシリーズ)]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP、IAX定義で使用するコンテキスト名を設定します。
接続方式 接続方式(サーバ/クライアント接続/ダイレクト接続)を選択して下さい。
接続モード 接続モード(サーバ/クライアント)を選択して下さい。
※サーバ/クライアント接続方式を選択した場合のみ有効になります
接続方法 使用するプロトコル(SIP/IAX)を選択して下さい。
※ダイレクト接続方式を選択した場合はSIP固定になります
IPアドレス 接続するVSGのIPアドレスを設定して下さい。
パスワード 接続時に認証するパスワードを設定して下さい。
サーバ、クライアントで同じパスワードを設定しておく必要があります。
※サーバ/クライアント接続方式を選択した場合のみ表示されます


[いえでん・じむでん]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
電話番号 契約時の電話番号を設定して下さい。
接続先サーバ 契約情報の接続先サーバを設定して下さい。
※「:」以降のポート番号の指定は不要です
接続ID 契約情報の接続IDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。

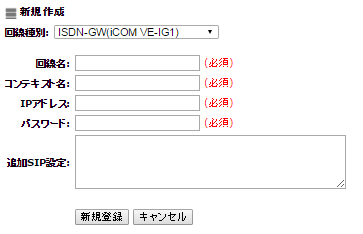

[ISDN-GW(iCOM VE-IG1)]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
IPアドレス 接続するiCOMのIPアドレスを設定して下さい。
パスワード 接続するiCOMのパスワードを設定して下さい。
追加SIP設定 PBX機能のSIP定義で使用するSIP設定を設定します。

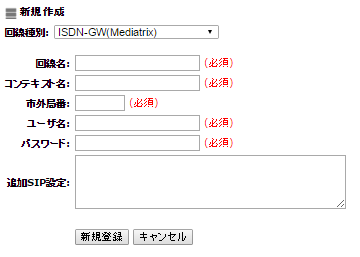

[ISDN-GW(Mediatrix)]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
市外局番 収容する回線の市外局番を設定して下さい。
ユーザ名 接続するMediatrixのユーザ名を設定して下さい。
パスワード 接続するMediatrixのパスワードを設定して下さい。
追加SIP設定 PBX機能のSIP定義で使用するSIP設定を設定します。

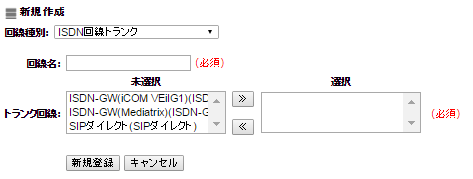

[ISDN回線トランク]
項目内容
回線名 任意の回線名を設定して下さい。
トランク回線 未選択項目からトランクする回線を選択項目へ設定してて下さい。
空いている回線が使用されます。

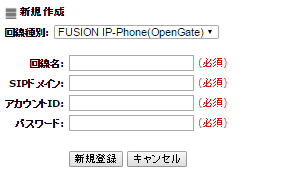

[FUSION IP-Phone(OpenGate)]
項目内容
回線名 任意の回線名を設定して下さい。
SIPドメイン 契約情報のSIPドメインを設定して下さい。
アカウントID 契約情報のアカウントIDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。

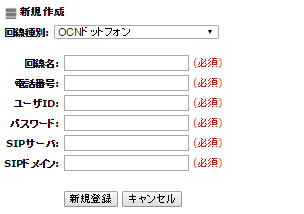

[OCNドットフォン]
項目内容
回線名 任意の回線名を設定して下さい。
電話番号 契約時の電話番号を設定して下さい。
ユーザID 契約情報のユーザIDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。
SIPサーバ 契約情報のSIPサーバーを設定して下さい。
SIPドメイン 契約情報のSIPドメインを設定して下さい。

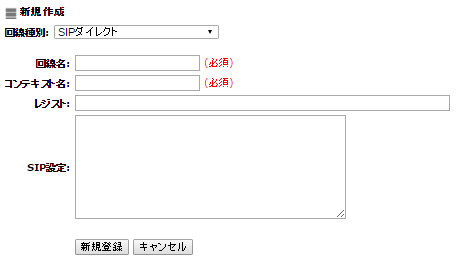

[SIPダイレクト]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
レジスト PBX機能のSIP定義で使用するレジスト文を設定します。
SIP設定 PBX機能のSIP定義で使用するSIP設定を設定します。


目次へ戻る

回線接続設定の編集


回線接続設定を編集します。
ひかり電話(ルータタイプ、オフィスタイプネクスト)、MAHO-PBX(VSGシリーズ)、いえでん・じむでん、ISDN-GW(iCOM VE-IG1)、ISDN-GW(Mediatrix)、
ISDN回線トランク(複数の既存回線から空回線を使用する設定)、FUSION IP-Phone(OpenGate)、OCNドットフォン、SIPダイレクト(PBX機能のSIP直接設定)による回線設定が行えます。

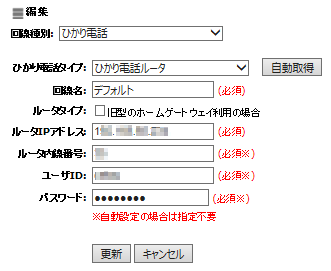

[ひかり電話(ルータタイプ)]
NTT東日本、NTT西日本が提供する「ひかり電話」と相互接続が可能です。
現在NetDevancerとの接続が確認されているひかり電話ルータは以下の機種です。
  • NTT東日本
    • PR-300NE
  • NTT西日本
    • AD-200SE
    • PR-400NE
項目内容
ひかり電話タイプ ひかり電話ルータが選択状態です。
変更する場合は、ひかり電話タイプ(利用しない/ひかり電話ルータ/ひかり電話オフィスタイプ(ネクスト))を選択して下さい。
回線名 任意の回線名を設定して下さい。
ルータタイプ ルータの型番が末尾NEの場合のみチェックをして下さい。
ルータIPアドレス ルータのIPアドレスを設定して下さい。
ルータ内線番号 ルータ内で使用されていない内線番号を設定して下さい。
ユーザID 契約情報のユーザIDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。

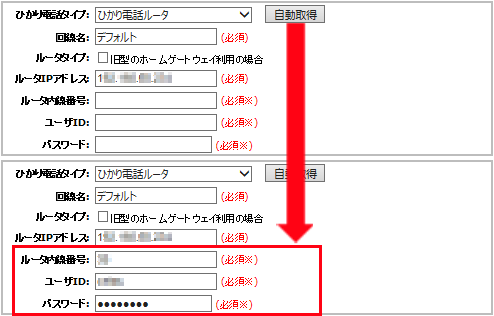

ひかり電話ルータの自動設定

ルータのIPアドレスを入力して「自動取得」ボタンをクリックすると、ひかり電話ルータより、ルータ内線番号、ユーザID、パスワードの設定情報を自動取得することができます。

目次へ戻る

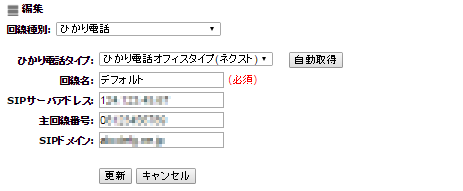

[ひかり電話(オフィスタイプネクスト)]
項目内容
ひかり電話タイプ ひかり電話オフィスタイプ(ネクスト)が選択状態です。
変更する場合は、ひかり電話タイプ(利用しない/ひかり電話ルータ/ひかり電話オフィスタイプ(ネクスト))を選択して下さい。
回線名 任意の回線名を設定して下さい。
SIPサーバアドレス 自動取得したSIPサーバのアドレスが表示されます。
主回線番号 自動取得した契約情報の主回線番号が表示されます。
SIPドメイン名 自動取得した契約情報のSIPドメイン名が表示されます。

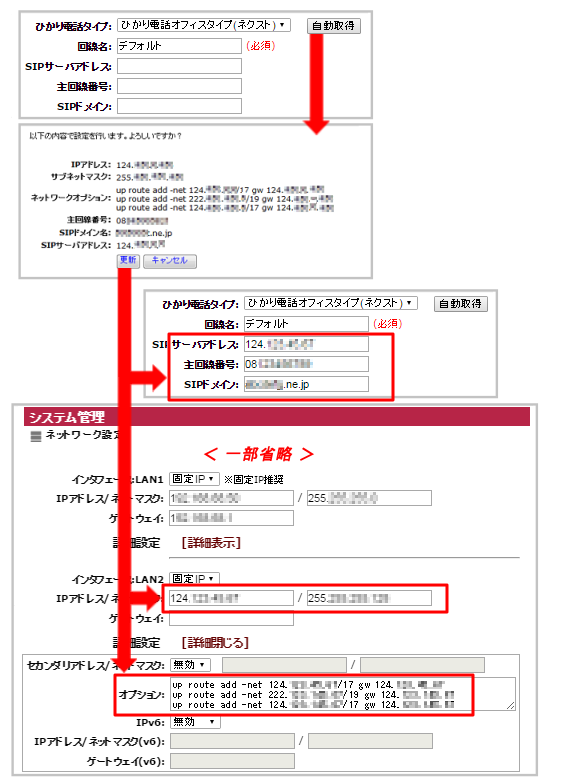

ひかり電話オフィスタイプ(ネクスト)の自動設定

「自動取得」ボタンをクリックすると、ひかり電話網より、SIPサーバアドレス、主回線番号、SIPドメイン名および、
インタフェース:LAN2のIPアドレス、サブネットマスク、ネットワークオプションの設定情報を自動取得します。
自動取得した内容を確認後、「更新」ボタンをクリックすることで、設定内容の反映を行います。
下記図の通り、ネットワーク設定のインタフェース:LAN2情報についても、設定内容の反映を行います。
設定反映とNetDevancerの再起動は不要となります。
(設定が反映されない場合は、NetDevancerの再起動を行ってください)

但し、以下の場合は自動設定を行うことが出来ません。
  • ネットワーク設定のインタフェース:LAN2が無効である
  • ネットワーク設定のインタフェース:LAN1がDHCPである

目次へ戻る

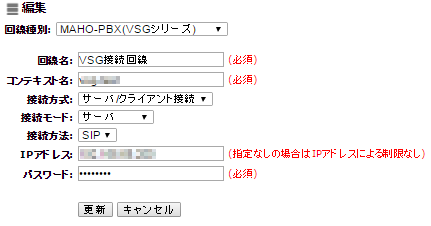

[MAHO-PBX(VSGシリーズ)]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP、IAX定義で使用するコンテキスト名を設定します。
接続方式 接続方式(サーバ/クライアント接続/ダイレクト接続)を選択して下さい。
接続モード 接続モード(サーバ/クライアント)を選択して下さい。
※サーバ/クライアント接続方式を選択した場合のみ有効になります
接続方法 使用するプロトコル(SIP/IAX)を選択して下さい。
※ダイレクト接続方式を選択した場合はSIP固定になります
IPアドレス 接続するVSGのIPアドレスを設定して下さい。
パスワード 接続時に認証するパスワードを設定して下さい。
サーバ、クライアントで同じパスワードを設定しておく必要があります。
※サーバ/クライアント接続方式を選択した場合のみ表示されます

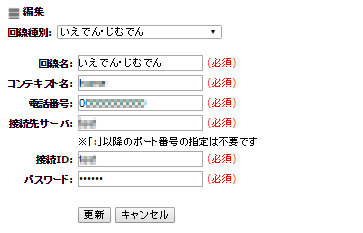

[いえでん・じむでん]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
電話番号 契約時の電話番号を設定して下さい。
接続先サーバ 契約情報の接続先サーバを設定して下さい。
※「:」以降のポート番号の指定は不要です
接続ID 契約情報の接続IDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。

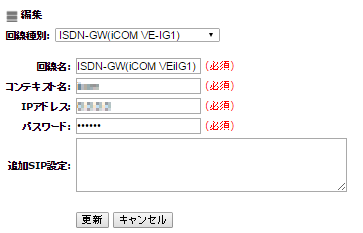

[ISDN-GW(iCOM VE-IG1)]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
IPアドレス 接続するiCOMのIPアドレスを設定して下さい。
パスワード 接続するiCOMのパスワードを設定して下さい。
追加SIP設定 PBX機能のSIP定義で使用するSIP設定を設定します。

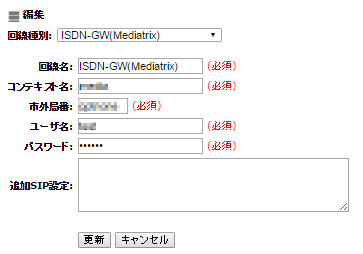

[ISDN-GW(Mediatrix)]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
市外局番 収容する回線の市外局番を設定して下さい。
ユーザ名 接続するMediatrixのユーザ名を設定して下さい。
パスワード 接続するMediatrixのパスワードを設定して下さい。
追加SIP設定 PBX機能のSIP定義で使用するSIP設定を設定します。

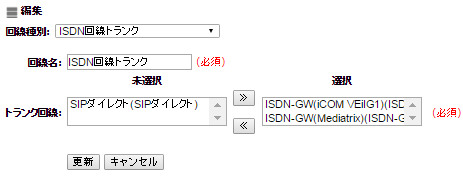

[ISDN回線トランク]
項目内容
回線名 任意の回線名を設定して下さい。
トランク回線 未選択項目からトランクする回線を選択項目へ設定してて下さい。
空いている回線が使用されます。

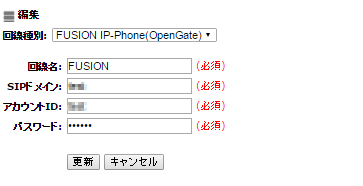

[FUSION IP-Phone(OpenGate)]
項目内容
回線名 任意の回線名を設定して下さい。
SIPドメイン 契約情報のSIPドメインを設定して下さい。
アカウントID 契約情報のアカウントIDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。

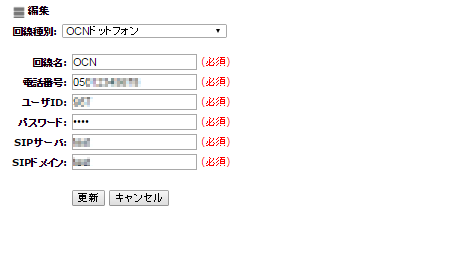

[OCNドットフォン]
項目内容
回線名 任意の回線名を設定して下さい。
電話番号 契約時の電話番号を設定して下さい。
ユーザID 契約情報のユーザIDを設定して下さい。
パスワード 契約情報のパスワードを設定して下さい。
SIPサーバ 契約情報のSIPサーバーを設定して下さい。
SIPドメイン 契約情報のSIPドメインを設定して下さい。

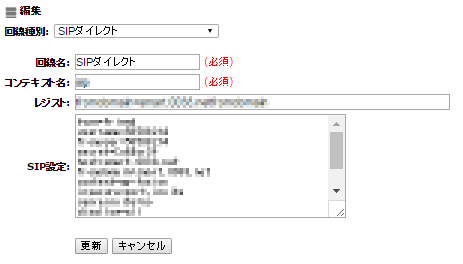

[SIPダイレクト]
項目内容
回線名 任意の回線名を設定して下さい。
コンテキスト名 PBX機能のSIP定義で使用するコンテキスト名を設定します。
レジスト PBX機能のSIP定義で使用するレジスト文を設定します。
SIP設定 PBX機能のSIP定義で使用するSIP設定を設定します。


目次へ戻る

接続状況の確認


回線状態画面SIP登録状況を確認して下さい。
「Registered」と表示されていれば正しく接続されています。

目次へ戻る

設定内容の反映

設定後は画面右上に表示される[設定反映]ボタンを必ずクリックして下さい。
クリックするまでシステムに反映されません。
設定反映が不要な場合はボタンは出ませんのでそのままお使いいただけます。
