ひかり電話回線を収容するNetDevancerの設置手順

1. ネットワーク接続と設定を行います。
   NetDevancerをネットワークに接続して、NetDevancerマネージャーに接続を行います。
   ▶ ネットワーク接続と設定


2. ひかり電話回線の設定を行います。 ※出荷時に設定されている場合は必要ありません。
   ▶ ひかり電話回線の設定手順


3. 回線接続の確認を行います。
   ▶ 回線接続の確認手順


4. 外線設定を行います。 ※出荷時に設定されている場合は必要ありません。
   ▶ 管理者メニュー ⇒ [外線設定] ⇒ [新規作成]


5. 内線設定を行います。 ※出荷時に設定されている場合は必要ありません。
   ▶ 管理者メニュー ⇒ [ユーザ設定] ⇒ [新規作成]


6. 電話機を接続します。 ※出荷時に設定されている場合は必要ありません。
   ユーザ設定（内線設定）で設定されたアカウントとSIP接続用パスワードを使用して
   電話機の管理画面等からSIP接続の設定を行ってください。


7. 電話機の接続確認を行います。
   ▶ ユーザメニュー ⇒ [回線状態] ⇒ [SIPピア接続状況]


1. ネットワーク接続と設定

電話機は NetDevancer 起動後に接続してください。

① IP-PBX用のネットワークとNetDevancerのLAN1を接続してください。
② ひかり電話の回線終端装置(ONU)とNetDevancerのLAN2を接続してください。
③ 付属のACアダプタとNetDevancerを接続し電源を入れてください。
④ 起動完了すると前面中央のランプが点滅します。

⑤ NetDevancerマネージャーにログインしてください。
　NetDevancerのIPアドレスをブラウザに入力してNetDevancerマネージャーを表示します。
　NetDevancerマネージャーが表示されたらユーザ名とパスワードを入力してログインしてください。

ユーザ名 admin パスワード 出荷時に設定されているパスワード

⑥ ネットワーク設定を行います。※出荷時に設定されている場合は必要ありません。
　ひかり電話回線を使用するには[ネットワーク設定]のインタフェース：LAN1を固定IPの設定にする必要があります。
　▶ 管理者メニュー ⇒ [システム管理設定] ⇒ [ネットワーク設定]

2. ひかり電話回線の設定手順 ※出荷時に設定されている場合は必要ありません。

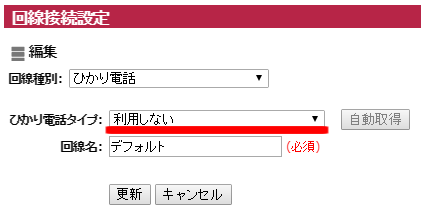

① 回線接続設定を表示させて、該当のひかり電話タイプを選択してください。
　▶ 管理者メニュー ⇒ [回線接続設定] ⇒ [ひかり電話（オフィスタイプネクスト）]

② 自動設定による回線接続設定を行います。

1. 起動時にひかり電話へ接続する方法
   ※ネットワーク設定を変更して再起動を行っていない場合はこちらへお進みください。


2. ブラウザからひかり電話へ接続する方法（再起動を行わない）


a. 起動時にひかり電話へ接続する方法

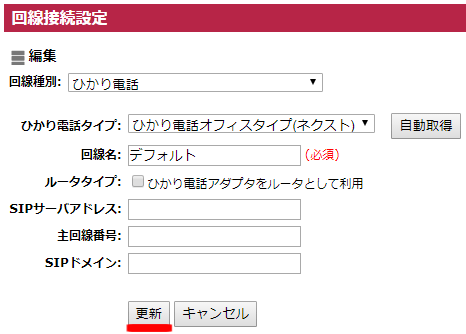

1. 該当のひかり電話タイプの編集画面が表示されたら、［更新］をクリックしてください。
   ※ひかり電話アダプタをルータとして利用する場合は、
   　ルータタイプの「ひかり電話アダプタをルータとして利用」をチェックしてください。


2. システムを再起動してください。
   ▶ 管理者メニュー ⇒ [システム管理] ⇒ [システム再起動/シャットダウン]


b. ブラウザからひかり電話へ接続する方法（再起動を行わない）

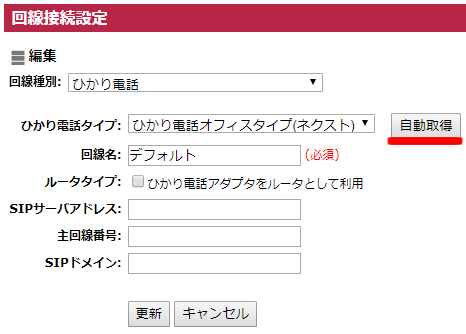

1. ［自動取得］をクリックしてください。
   ※ひかり電話アダプタをルータとして利用する場合は、
   　ルータタイプの「ひかり電話アダプタをルータとして利用」をチェックしてください。

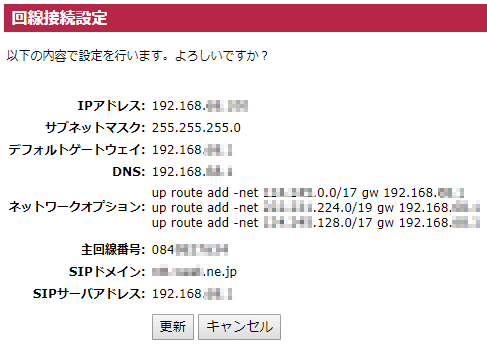

2. 取得した情報を確認

   • ひかり電話情報が取得できた場合
     [更新]をクリックして設定を完了してください。

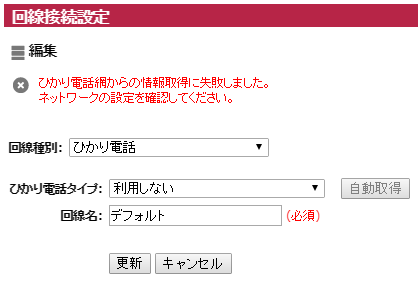

   • ひかり電話情報が取得できなかった場合
      ⇒ スイッチングハブ経由で接続されている場合
        スイッチングハブが影響している可能性があります。
        ONUからNetDevancerLAN2ポートへ直接接続し、ひかり電話情報が取得できるかお試しください。





3. 回線接続の確認手順

• ひかり電話の接続状況をご確認ください。
  ▶ ユーザメニュー ⇒ 「回線状態」 ⇒ 「SIP登録状況」

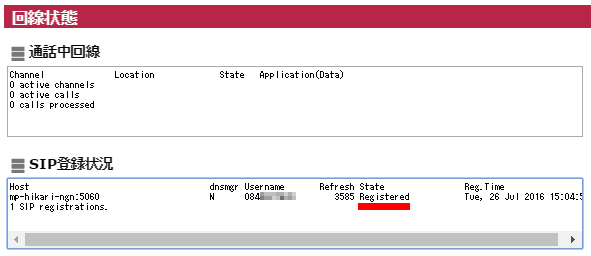

  • SIP登録状況のStateが Registered の場合
    接続中です。ひかり電話をご利用になれます。

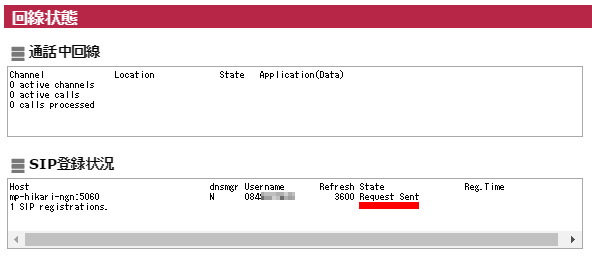

  • SIP登録状況のStateが Request Sent の場合
    接続待ち状態です。ひかり電話をご利用になれません。
    再起動していただき、それでも状態が変わらない場合はネットワーク構成をご確認ください。
